功能

产品应用于电缆、变压器的局部放电监测。

适用范围：电流电缆、变压器

安装方式：卡扣式安装

测量范围：-80--20dbm

分辨率：1dbm

频率带宽：3-30MHz

要点

1. 可进行局部放电强度的量化描述

2. 具有便于携带、方便应用、性价比高等优点

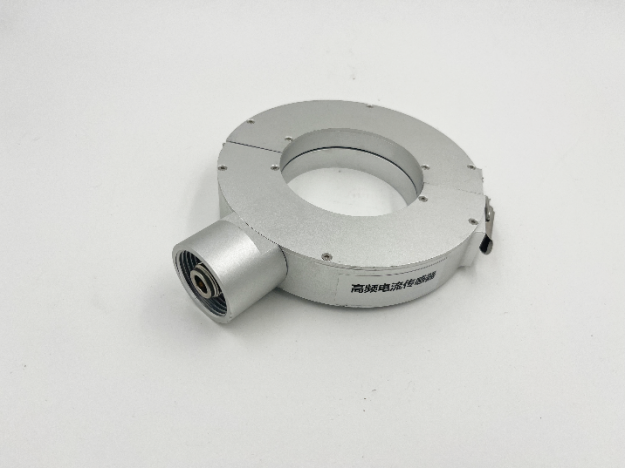

3. 检测灵敏度较高，高频电流传感器一般由环形铁氧体磁芯构成，铁氧体

配合经磁化处理的陶瓷材料，对于高频信号具有很高灵敏度，局部放电发生后，放电脉冲电流将沿着接地线的轴向方向传播，即会在垂直于电流传播方向的平面上产生磁场，电感型传感器是从该磁场中耦合放电信号。

技术参数

适用范围 电流电缆、变压器

供电电压 220AC

使用寿命 大于 5 年

通道数 1-8 路 HFCT 信号采集

通讯方式 RS-485

安装方式 卡扣式安装

检测原理 HFCT

测量范围 -80--20dbm

分辨率 1dbm

频率带宽 3-30MHz

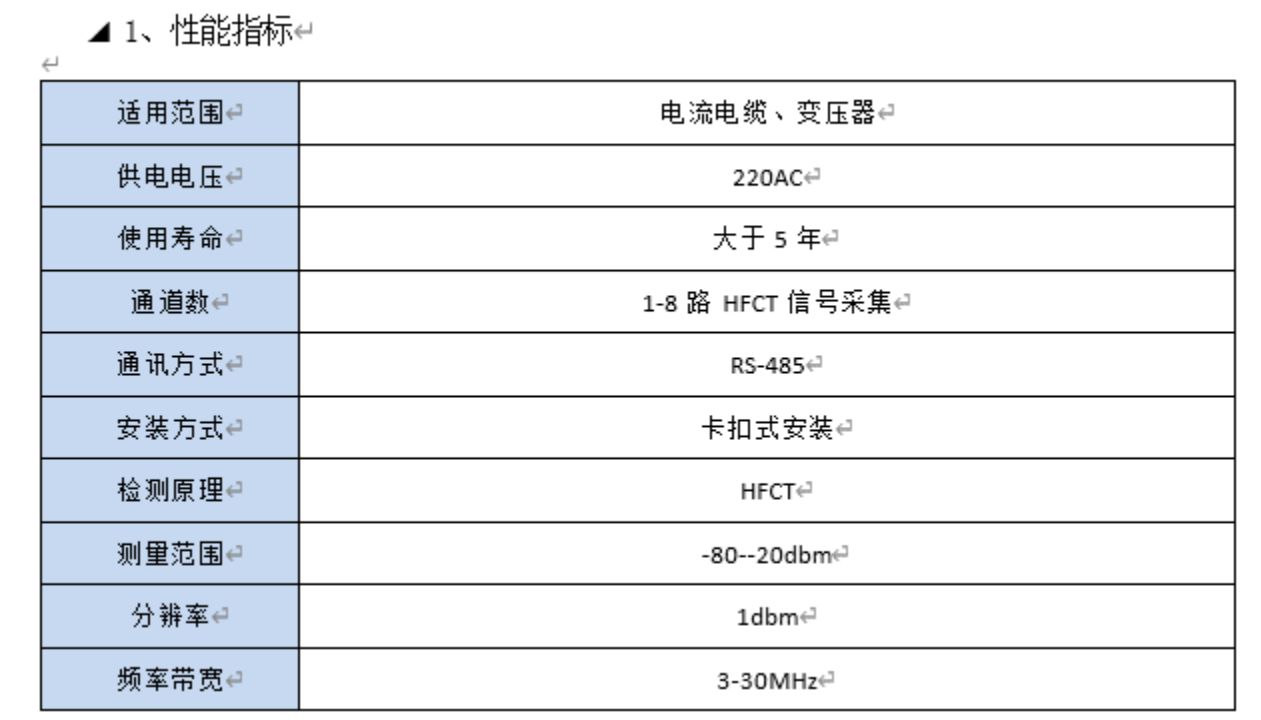

技术参数图
